雷达水位流速一体机

一、雷达水位流速一体机产品简介

雷达水位流速一体机又称雷达流速仪，雷达水位流速流量传感器，雷达水位流速一体机采用非接触式测量方式，测量结果准确，不受污水腐蚀，不受泥沙影响，可用于平时水文环境监测，而且特别适合承担急难险重观测任务。

我司研发的雷达流速仪采用了K波段平面微带阵列天线，能量集中，低功耗；仪器集成了垂直角度补偿、流速平均、信号强度检测、串口通信控制等功能，非接触式雷达测流系统测速时设备不受污水腐蚀，不受泥沙影响，土建简单，少受水毁影响，便于维护，保障人员安全。不仅可用于平时环境监测，而且特别适合承担急难险重观测任务。

二、雷达水位流速一体机产品特点

1.非接触、安全低损、少维护、不受泥沙影响

2.能胜任洪水期高流速条件下的测

3.具有防反接、过电压?；すδ?/p>

4.系统功耗低，一般太阳能供电即可满足测流需要

5.多种接口方式，既有数字接口又具有模拟接口，兼容标准Modbus-RTU协议方便接入系统；

6.具备无线数据传输功能（选配）

7.可独立与现在运行中的城市水情、污水、环境自动测报系统联机

8.测速范围宽，测量有效距离远达10m

9.多种触发模式：周期、触发、手动、自动

10.安装特别简单，土建量很少

11.全防水设计，适合野外使用

三、技术参数

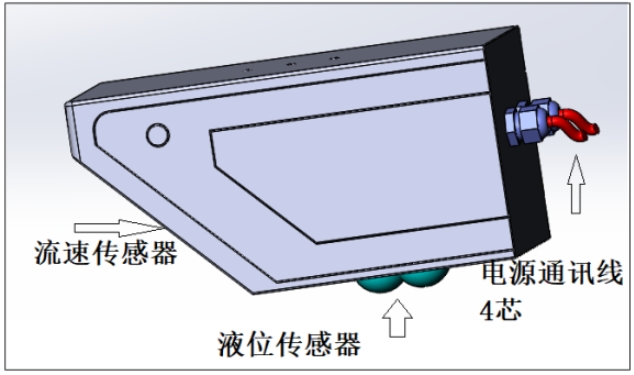

四、产品结构图

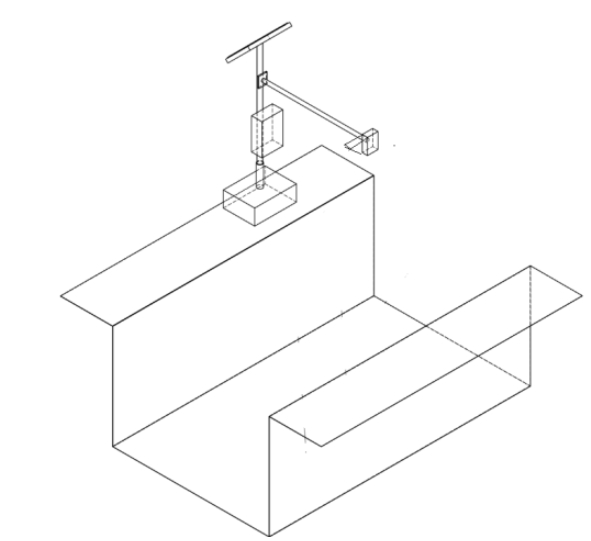

五、产品安装图

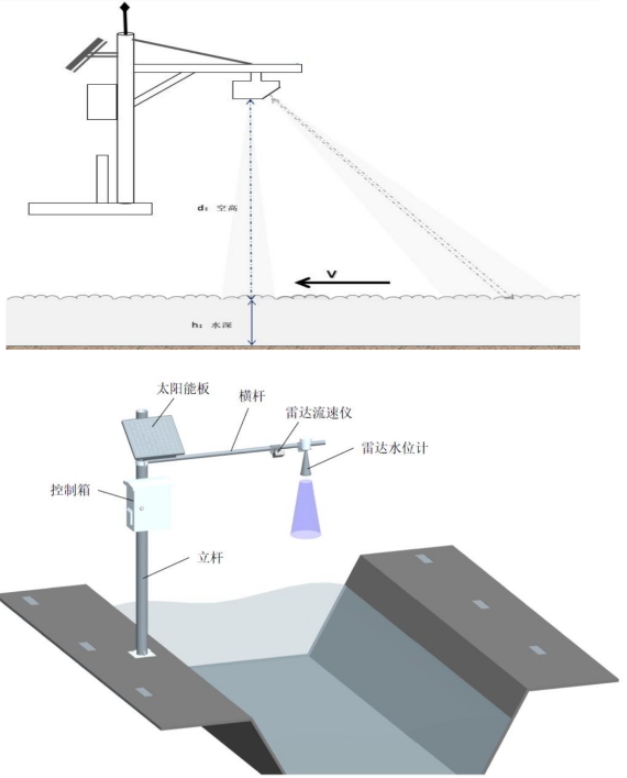

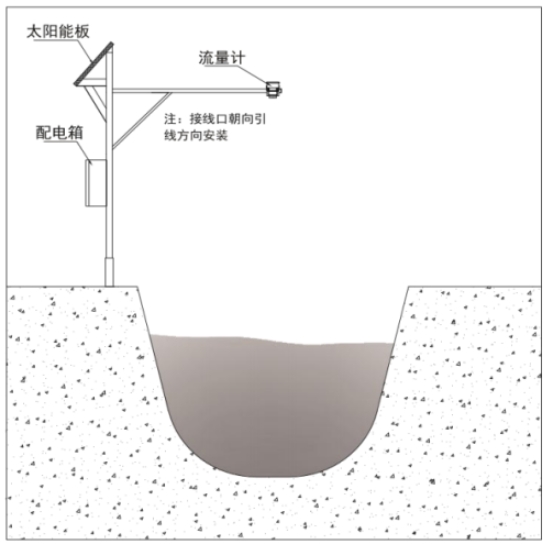

安装示意图如图，现场安装可借助于桥梁，支架等现有的建筑基础，但必须保证流速仪雷达波发射方向与水流方向平行，流速仪发射波与水面呈45，出厂默认调节45°角

六、安装注意事项

1.安装需要选择流态稳定，直线渠道上，远离闸门出口，渠道弯头位置

2.安装高度尽量控制5米以内（距离越近测量信号越强，数据越可靠）

3.水流速低于0.25，且水纹波小，有测量不稳定可行性
