一、在线水质监测设备系统产品介绍
在线水质监测设备系统又称水质在线监测系统，ph电导率水温在线水质监测设备，在线水质监测设备系统是一款柜式一体化水质监测设备，可用于监测水温、电导率、PH、溶解氧等多种水质参数，实现了自动水质监测功能，可用于饮用水源地、河流湖泊、工业废水排放口、水产养殖区等多个领域使用
1.1概述
QSZ04取水水质监测微系统是基于物联网技术的综合传感器采集、显示、分析系统，供水水质监测微系统，由稳流排气单元、分析测试单元、系统控制单元和远程通讯单元等组成，具备完善的供电、防雷、网络通讯等功能。
1.2产品定位
QSZ04取水水质监测微系统具有自动监测功能，一体化抽取式微型水质自动监测站主要监测项目为：水温、电导率、PH、溶解氧。它采用高度集成技术，在一个机柜内实现了自动水质监测功能。
该设备可广泛用于城市或村镇自来水厂、自来水输水管网、自来水二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等水质在线监测，是水厂生产过程控制、水利水务管理、卫生监督等领域必不可少的在线分析设备
1.3功能与特点
·GPRS联网4G
·支持扩展RJ45联网
·支持扩展传感器远传
·支持LED屏显示7.0寸触摸控制屏
·支持扩展安卓屏显示、存储
·扩展安卓屏支持2G数据存储、U盘数据导出
·支持一路RS485 modbus-RTU协议从站
·支持多通道RS485 modbus-RTU传感器扩展
·配套物联网数据展示、存储、分析平台
·平台支持TCP短链接、HTTP协议等多种协议数据转发
二、在线水质监测设备系统组成
2.1组成单元
取水水质监测微系统由供电单元、水泵控制单元、分析测试单元、显示单元、水泵单元和远程通讯单元及集成箱主体单元组成。
2.1.1供电单元
电源适配器AC220转DC12V/3A。
2.1.2水泵控制单元
DC12V 30W智能型自吸泵最高扬程:40m开口流量:2.8L/min
2.1.3分析测试单元
分析测试单元，主要由水温、电导率、PH、溶解氧传感器构成，通过螺纹或紧配固定件固定于流通池上，传感器主要参数如下：
技术参数
| 4序号 | 名称 | 测量范围 | 测量原理 | 测量精度 | 是否标配 | 备注 |
| 1 | 温度 | 0~50℃ | 高精度数字传感器 | ±0.3℃ | ? | |
| 2 | pH | 0~14（ph） | 电化学（盐桥） | ± 0.1PH | ? | |
| 3 | 电导率 | 0~5000uS/cm | 接触式电极法 | ± 1.5% | ? | |
| 4 | 浊度 | 0~40NTU（低浊） | 散射光法 | ± 1% | ||
| 5 | 溶解氧 | 0~20mg/L | 荧光寿命法 | ± 2% | ? | |
| 6 | 氨氮 | 0~100mg/l | 离子选择电极法 | ±1mg | ||
| 7 | cod | 0~500mg/ L | UV254 吸收法 | ±5% | 带有自动清洁器，可防止生物附着，避免光窗污染，以保证长期监测依然具有稳定性；可设置自动清洁时间及清洁次数，功耗0.7W |
注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装,
以上水质传感器工作环境0-50℃，<0.3Mpa。
2.1.4显示单元
多参数监测仪，安装于柜门处，进行数据采集、解析、显示、通讯、数据保存操作
·安卓版本：4.4.2·CPU：四核Cortex?-A7·RAM/ROM：512M/4G·屏幕：7寸电容触屏·供电：12V/1A·支持U盘扩展，支持内存卡扩展
2.1.5远程通讯
RS485接口MODBUS-RTU通讯协议出厂设备地址6十进制支持03功能码读取数据
| 参数 | 10进制地址 | 16进制地址 | 数据类型 |
| 参数1 | 40001 | 0x0000H | 16位整数 |
| 参数2 | 40002 | 0x0001H | 16位整数 |
| 参数3 | 40003 | 0x0002H | 16位整数 |
| 参数4 | 40004 | 0x0003H | 16位整数 |
| 参数5 | 40005 | 0x0004H | 16位整数 |
| 参数6 | 40006 | 0x0004H | 16位整数 |
按顺序依次排列
2.1.6设备箱主体单元
| 产品名称 | 取水水质监测微系统 |
| 安装方式 | 机柜落地是安装，基座。 |
| 外形尺寸 | 850mm*500mm*250mm 50-100mm可调 |
| 外壳材质 | 304不锈钢。 |
| 防护等级 | IP54 |
| 供电 | AC220V 内部电源适配器AC220转DC12V/3A |
| 进水口 | 外径φ6.5的2分净水器PE管，流速500mL/min，压力0.1-0.2MPa |
| 出水口 | 外径φ6.5的2分净水器PE管，流速400mL/min |
| 排污口 | 外径φ6.5的2分净水器PE管，流速100mL/min（也可手动定期排污） |
| 自吸泵 | 电机转速:2800r/min |
| 额定电压:DC 12V | |
| 最大电流:2.5A | |
| 最大吸程:1.5m 最高扬程:40m | |
| 开口流量:2.8L/min?；ぱ沽?0.4Mpa | |
| 配套传感器（?。?/td> | PH：0-14溶解氧： 0-20mg/L浊度：0-40NTU电导率：0-5000us/cm温度：0 °C ~ 50 °C |

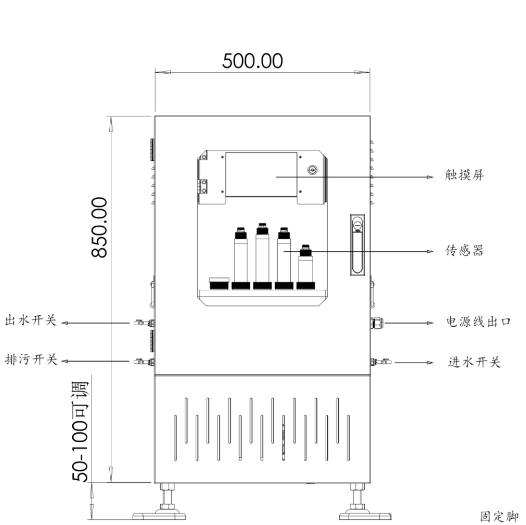

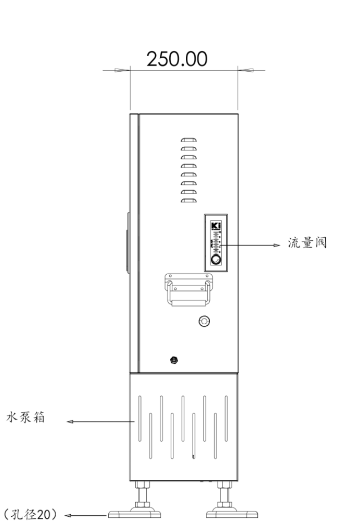

三、产品尺寸
四、设备安装
设备整体图内部测量单元示意图
循环检测时间设定（建议使用出厂设定）循环时间越快会影响可控设备使用寿命。
4.1设备安装流程
4.2现场勘察
需方现场环境勘查，含各项现场条件（如安装点、取水点、点位距离、电源电缆、管沟等）的确定。
4.3安装前准备
需方负责落实安装前准备工作，含取水点和安装点位置确认、安装点的水泥地基建设、电源电缆引入、铺设管道地沟与基础土建施工。
4.4安装调试
进行安装调试，含设备安装、走管铺设、校准调试。需方联系供方技术协助调试。
4.5安装点位距离确认
取水点到岸边距离：水平距离不可超过10米，高差不可超过5米；
岸边到水站距离：水平距离不可超过10米，高差不可超过5米；
4.6安装点位基础准备
勘查地质情况，如果地表是松软土质，建议重新勘查选址或在原址上下挖0.5米深再进行浇筑混凝土；同时需确认开挖位置以下有无其他设施（如电缆管道等）
水泥地基建设，基础尺寸为1.5m*1.5m，地基顶距原地面高度0.2m；用C20号或以上混凝土支模浇筑固定要保证整体的密实性牢固性，混凝土凝固过程中定时浇水养护，待混凝土完全凝固（一般72小时以上）可安装设备；

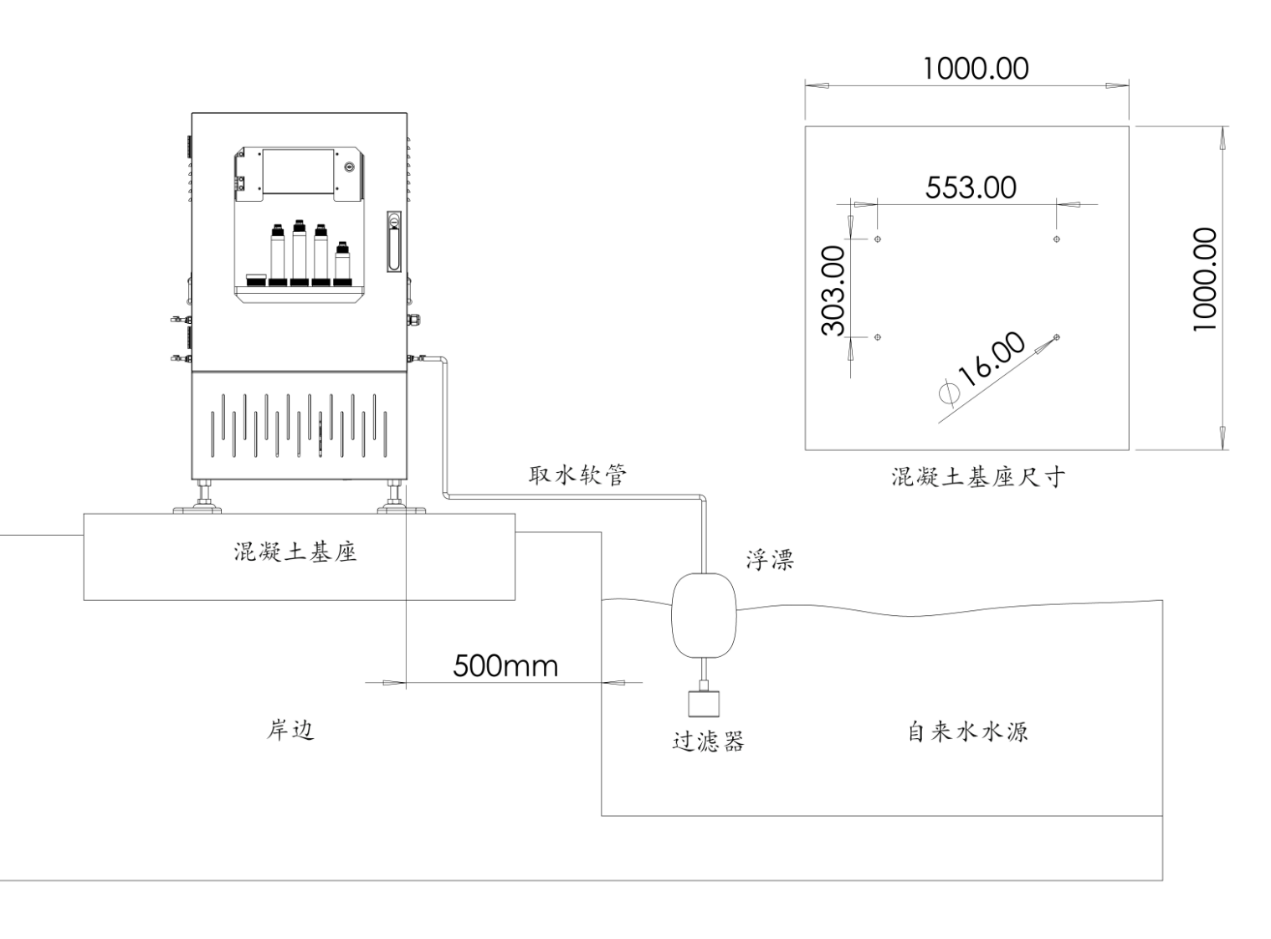

水站基础
（1）管道地沟开挖，（如图3所示）管沟尺寸地面以下30cm开挖管沟宽度40cm；管路总体来讲分为两段：地面段和埋地段（参照图3）。
（2）若开挖位置遇到沥青、混凝土地面需对路面进行恢复；
（3）地面段：管路通过外层敷设保温棉实现相应的保温和防冻功能；
（4）埋地段：通过将管路敷设于当地冻土层以下，对管路起到防冻作用。
4.7安装点位电源要求
电压：220 V AC±10%；
频率：50 Hz±5%；
将符合要求的电源引至水站安装处。
4.8登录平台
云平台大屏展示可投（http://47.92.208.0）
体验账号Test FT.com，默认密码为123456
设备数据
