海洋气象站又称船舶气象站，船载气象站，海洋气象站专为海上天气监测而研制的一款具有耐腐蚀性的气象设备，能够对海上的能见度，风速，风向，温度，湿度以及天气状况进行实时监测并提前预测恶劣天气的发生，为海洋环境中气象变化及时通知到船舶等航行人员。
主要使用地点：船上、钻井平台、海岛、港口
品牌：万象? 型号：WX-HQ1
1. 海洋气象站产品概述
海洋气象站主要利用综合采集控制技术、计算机软件技术、通讯技术等技术对多种气象传感器从结构到系统组成上进行集成化应用。能够连续获得海洋气象信息，能够对能见度、超声波风速、超声波风向、空气温度、空气湿度、大气压力、光学雨量、光照强度等进行实时检测，通过远程传输完成各类数据的汇总并及时传送给交通部门，为海洋相关部门做好气象保障服务提供第一手资料，以此为基础，可为海洋安全主管部门和人们的出行提供及时的气象信息服务。
海洋气象站采用的气象传感器包括：能见度天气现象检测仪、风湿温压雨光照一体化微型气象站、北斗高精度定位仪等，还包括专用综合气象数据采集器、支撑结构、供电通信控制箱等单元。

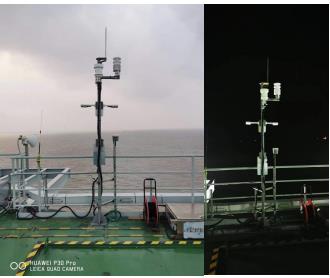

实物照片
2. 海洋气象站功能
(1)能够对能见度、超声波风速、超声波风向、空气温度、空气湿度、大气压力、光学雨量、光照强度、北斗定位等进行实时检测
(2)主动采集各气象要素数据，对采集的数据进行预处理和算法处理，对采集数据进行相关统计形成逐分钟的值并定位存储在监测站存储器内;
(3)自动上传监测数据，上传频率为1分钟;
(4)气象监测站提供RS232、RS485、RJ45网口、GPRS无线等通讯方式;
(5)系统供电方式：220V交流市电或12VDC太阳能供电。
3. 仪器特点
l 监测站采用?？榛樽敖峁股杓?，紧凑小巧，各传感器尺寸小、重量轻，安装方便;
l 系统功耗低，小于10W，市电或太阳能供电均可;
l 系统具有防雷措施，其通信接口和电源接口均具有防雷设计，可将雷击损害降到最低。
4. 主要传感器和单元组成

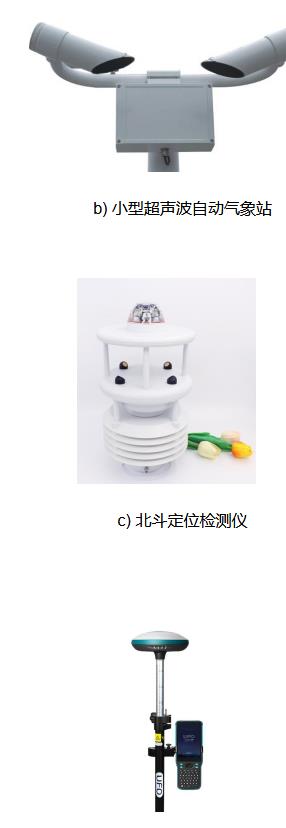

a) 能见度天气现象检测仪
5. 典型技术指标
测量要素 | 测量范围 | 分辨率 | 准确度 |
能见度 天气现象 | 5m～10km | 1m | ≤2km ，误差±2% 2Km—10km，误差±5% 天气现象测量种类：雾（轻雾、雾、浓雾）、雨（小雨、中雨、大雨）、雪（小雪、中雪、大雪）、混合降水（雨夹雪）等 |
气温 | -40～+80℃ | 0.1℃ | ±0.2℃ |
相对湿度 | 0～100% | 0.1% | ±2% |
风向 | 0～360° | 1° | ±3° |
风速 | 0 ～75m/s | 0.01m/s | ±2% |
降水量(mm) | 0-10mm/min | 0.01mm | ±0.4mm(累计雨量<10mm)； |
气压 | 150 ～1200hPa | 0.1hPa | ±1 hPa |
光照强度 | 0-200000LMUX | 0.1LUX | 0.054LUX |
综合气象数据采集器 | modbus485接口： GX-12-4P航空插头，输出供电电压12V 设备配置接口： GX-12-4P航空插头，输入电压5V。 采集器供电接口： GX-12-3P航空插头，输入电压5V，带RS232输出。 采集器供电： DC5V ±0.5V 峰值电流1A。 工作环境温度： -10~+45℃。工作环境：-20-80℃，湿度≤100%无凝露。 通信方式：支持modbus485，支持GPRS通信，支持RS232数据输出，支持Lora无线通信，数据上传间隔：30s-65535s可调。 工作电流：20mA，休眠电流：<50uA。 扩展传感器协议：modbus485，扩展传感器最大数量：32， 扩展传感器电压：12V 扩展传感器电流：≤2A 内置传感器：温度，湿度，大气压 | ||
整体供电方式 | 220V交流市电或12VDC“太阳能+蓄电池”供电 | ||
整体功耗 | 系统各传感器均低功耗设计，功耗小于10W | ||
