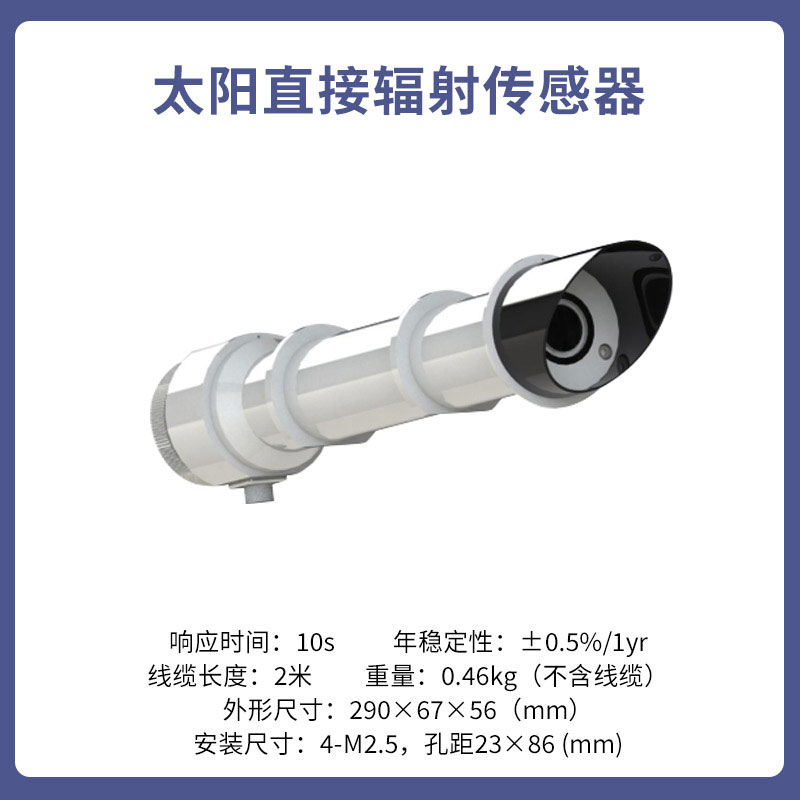

一、太阳直接辐射传感器设备介绍
太阳直接辐射传感器又称太阳辐射传感器，太阳直接辐射传感器可直接测量日照时数，可广泛应用于太阳能利用、气象、农业、建筑材料及生态考察部门。
太阳直接辐射传感器可以用来测量光谱范围为0.28-3μm太阳直接辐射强度。辐射传感器的核心器件是高精度感光元件，精准直筒优化设计，稳定性好、精度高；同时在感应元件外安装了由精密光学冷加工磨制而成的石英玻璃片，在石英玻璃片安装筒前端装有遮光罩，有效防止了环境因素对传感器性能的影响；干燥剂锁紧盖设有圆形玻璃观察窗，内置变色硅胶干燥剂，便于观察干燥剂吸水情况。
本产品符合ISO9060和WMO世界气象组织规范(CIMO Guide)技术规范要求及中国气象最新标准《QX/T 20-2016直接辐射表》要求?？晒惴河τ糜谄?、太阳能利用、农林业、建筑材料老化及大气环境监测等部门的太阳直接辐射能量的测量。
技术参数
参数名称 | 规格参数 | 说明 |
等级标准 | FIRST CLASS | |
时间响应（95%） | 10s | |
热辐射零点偏移 | ±2W/㎡ | |
温度变化零点偏移 | ±1W/㎡ | |
非线性误差 | ±0.2% | |
年稳定性 | ±0.5%/1yr | |
光谱一致性 | ±3% | |
光谱误差 | ±0.2% | |
温度响应 (-10～40℃) | ±0.5% | |
倾斜误差 | ±0.2% | |
光谱响应 | 285～3000nm | |
开 敞 角 | 4° | |
跟踪精度 | ＜±1o/24h | |
灵 敏 度 | 7～14μV/W?m-2 | |
工作电压 | 无 | 毫伏电压输出 |
DC 24V | 标准电流输出 | |
DC 12～24V | RS485输出 | |
信号输出 | 0～20mV | |
4～20mA | ||
RS485 （MODBUS协议） | ||
线缆长度 | 2米 | |
工作环境 | 温度范围：-40～85 ℃ | |
湿度范围：0～100% RH | ||
重 量 | 0.46kg | 不含线缆 |
外形尺寸 | 290×67×56（mm） | |
安装尺寸 | 4-M2.5，孔距23×86 (mm) |

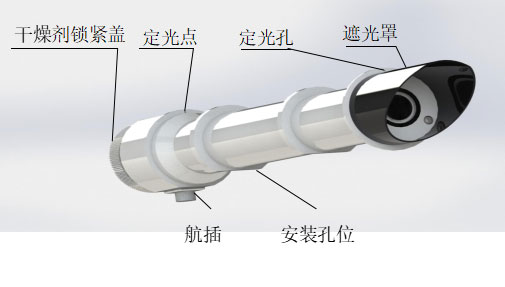

三、外型及组成
